微型打印机单元

1、一、 规格

1：打印列数

24：24列

40：40列

 2：仪表电源：

V0：AC220V

V1：DC12V，DC24V

2、 性能指标：

 打印方法：行式热敏打印

 打印速度：30mm/秒（5 × 7点阵ASCⅡ字符）

 打印字符：全部448个字符及图块，包括96个ASCⅡ 字符；希腊文、德文、俄文、法文等字母，日文片假名，部分中文字，数学符号，打印字符，块图符；32个用户可定义字符国标一二级汉字库中全部汉字和西文字、图符共8178个

字符构成：标准ASCⅡ 字符：5 × 7点阵

块图符：6 × 8点阵

       用户定义字符：6 × 8点阵

16×16、8×16、16×8、8×8点阵汉字

       8×16点阵半角ASCⅡ 字符 (或12 × 12点阵汉字  6 × 12点阵半角ASCⅡ 字符)

 按    键：SEL键 在线/离线选择

              LF 键：走纸

 指 示 灯：红灯指示在线/离线，绿灯指示通电状态

 自 检 测：按住SEL键通电，打印机可打印出自检清单(5 ╳ 7点阵ASCⅡ 字符)

 打印用纸：热敏卷纸

纸宽：57mm ± 0.5mm，直径：40mm

 可 靠 性：MCBF（平均无故障行数）：150万行

 电    源：V0：220V AC    V1：24V DC、12V DC

 工作环境：温度：0-40℃   相对湿度：20-85% （无凝结）

3、一、     开孔尺寸：

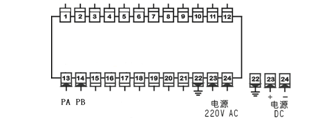

4、接线端子图

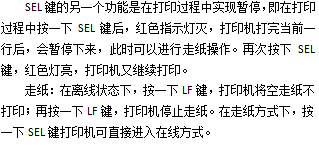

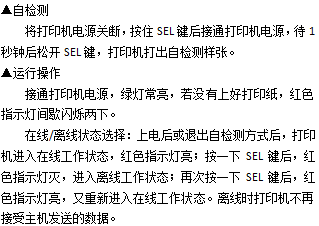

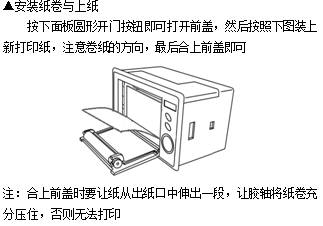

5、操作方法

6、 包装附件
