Simulink中进行电容充放电的一种简单仿真

Simulink-Matlab是一款仿真软件，本经验主要介绍的是如何通过衡痕贤伎simulink实现对电路的一种仿真方法。

工具/原料

Simulink-Matlab

一：模型查找

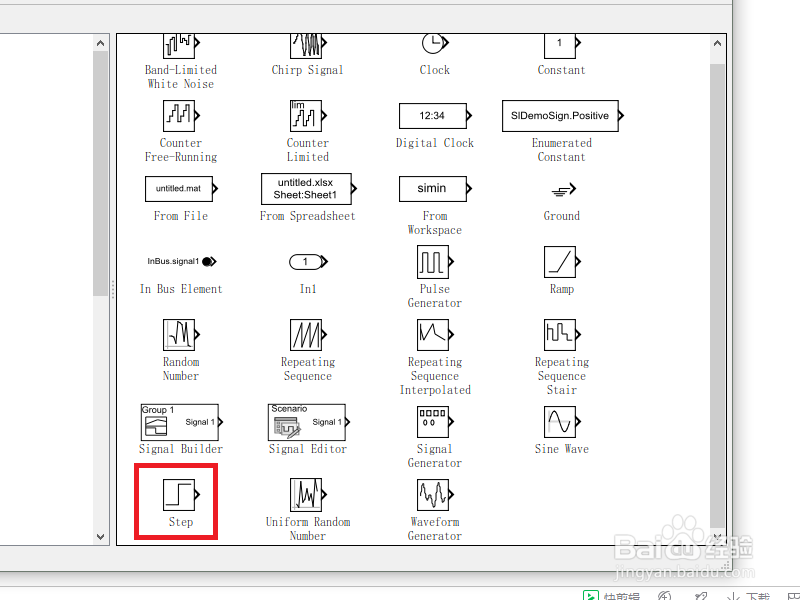

1、打开simulink的元器件库，找到step generator拖入画板中。

3、同样，打开元器件库并将减压测量的voltage sensor拖入画板中。

二：连线与分析

1、将上述模块连接成如下图所示的电路，然后进行仿真。
