电气工程及其自动化专业经常使用哪些软件

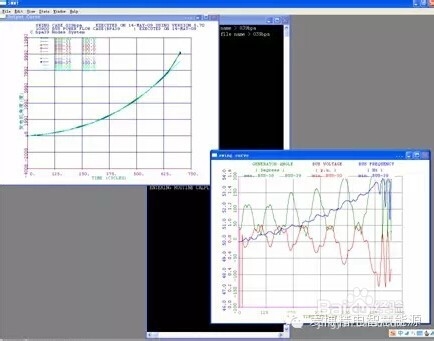

1、 （ BPA） 先综述一下，前三个软件：BPA、PSASP、PSSE主要用于机电暂态的仿真，对于电力系统稳定的研究很专业。后两个EMTP和PSACD都是标准的电磁暂态分析软件。 BPA最初是上世纪60年代由美国邦纳维尔电力局（Bonneville Power Administration，BPA）开发的，1984年开始由中国电力科学研究院电力系统研究所在全国推广应用和开发维护。现已具备了电力系统稳态、暂态以及中长期动态、短路电流计算、电压稳定计算和频域计算等交直流电力系统全过程仿真能力。美国BPA已于1996年终止了BPA潮流和暂态稳定程序的开发和维护，如今只有中国电力科学研究院电力系统研究所在维护升级PSD-BPA。 BPA是我们天天打交道的东西了，还是挺不错的，用的熟练了对电力系统架构，各项参数取值，稳定分析都会有较深的认识。去年用BPA做了整个缅甸电网的电力系统规划和分析计算，感觉对于大型的，整合各种资料的电力系统分析计算，BPA用的还是比较舒服。 唯一的不好之处，在于这个软件很难找到破解版，是需要软件狗的，即使有破解版，估计计算的节点也受限制。

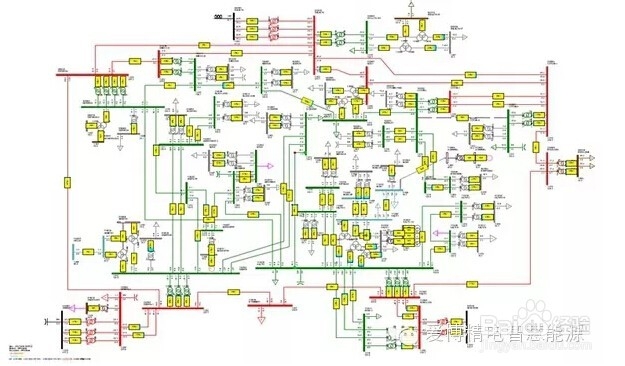

3、 （PSS/E） Siemens旗下的大神软件，相当贵（好像是每坎怙醣秸年都要交钱），国外通常只认这个。 PSS/E是一个用于来研究电力传输系统、发电机的稳态和动态功能的程序窄忾行崦包，能处理潮流计算、故障分析、网络等值、动态仿真和安全运行优化等问题。输入输出可根据用户要求进行设计，它要求使用者有一定的编程基础。 PSS/E这软件也是很难上手的，但是上手了，功能相当强大。个人感觉还是比上两个软件严谨些，特别在一些模型的考虑上，比如输电系统的一些塔型都要自己设置，还有比如负荷模型也很灵活。 这个软件的潮流输出的图形非常漂亮，包含所有电气元件的接线图，网络结构和潮流参数，一目了然，而BPA和PSASP通常只是节点图，比较简洁，但是反应的东西不是很全面，各有各的好处吧，我比较中意PSSE。 特别给力的是，这个软件是我在非洲和老黑学的，就在非洲某国的国调里面，别看别人落后，别人国调里的都是欧美海龟，还真看不起中国的电力仿真软件，只好慢慢学起，也结下了深厚的异国情谊（男性），而且总调度和专责都是英超球迷，回忆起一起看球一起喝啤酒的经历还挺美妙的，呵呵，跑题了。 这个软件就不放界面图了，要启动软件只能去非洲，下图为潮流。

5、（PSCAD） PSCAD/EMTDC也是世界上广泛使用的电磁暂态仿真软件，EMTDC是其仿真计算核心，PSCAD为EMTDC（Electromagnetic 皈其拄攥Transients including DC）提供图形操作界面。 PSCAD比较好的地方，就是软件界面舒服，可操作性强。它允许用户在一个完备的图形环境下灵活地建立电路模型，进行仿真分析，用户在仿真的同时，可以改变控制参数，从而直观地看到各种测量结果和参数曲线，极大地方便用户提高仿真的乐趣和效率。PSCAD里面提供丰富的元件库，从简单的无源元件到复杂的控制模块，以致电机、FACTS装置、电缆线路等模型都有涵盖，还可以自定义模块。软件也有破解版的，电力研学论坛上就有。 这套软件还是相对容易上手，个人感觉用的还是比较多的。和EMTP对比的话，涉及交直流的推荐PSCAD，涉及保护和过电压的推荐EMTP。学校里面如果有RTDS，配合起来用相当不错，特别是对于交直流输电系统仿真。今年合作一个科研项目，轻型直流输电方面的，结果还是挺不错的。 由于PSACD和EMTP都是电磁暂态仿真软件，所以对于稳定性的研究比较有限。
