15-17款长安CS75 电动尾 门专车专用安装流程图

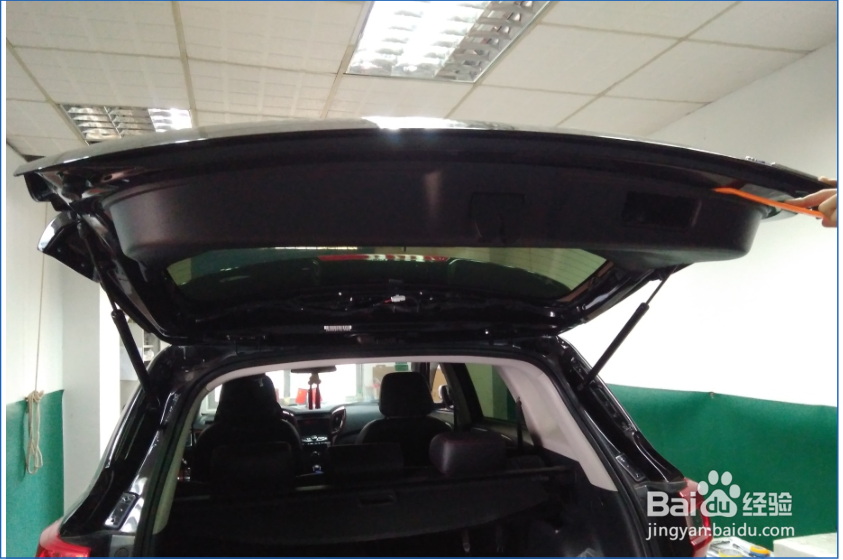

1、原车尾箱效果图

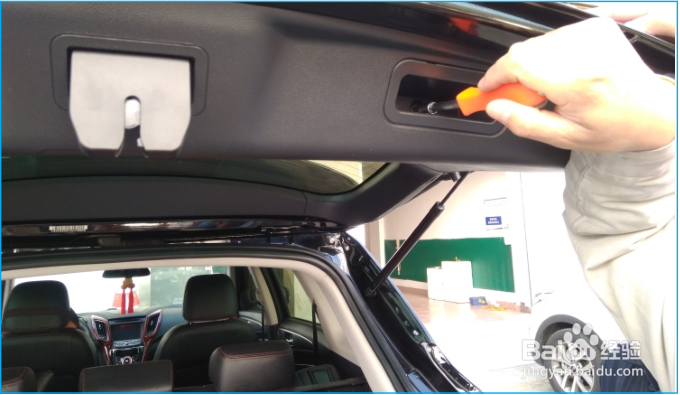

3、取下尾门两侧的固定螺丝

5、取下固定尾门的螺丝和把手盖板

7、拆下尾门装饰板

9、取下原车尾门上的支架分别换上我司的左右支架

11、装好撑杆,注意区分左右撑杆,球头帽的卡簧要扣到位,否则会脱杆

13、把锁芯线束上的蓝黄色线剪断,用我司的锁头驱动线(黄色)接到蓝黄色线的锁头端,用锁头检测线（灰色）接到蓝黄色线的锁行车电脑端,再用门锁检测线(白色)接到该线束的橙色线上13、把锁芯线束上的蓝黄色线剪断,用我司的锁头驱动线(黄色)接到蓝黄色线的锁头端,用锁头检测线（灰色）接到蓝黄色线的锁行车电脑端,再用门锁检测线(白色)接到该线束的橙色线上

15、把电源线/前按键线和拉锁传动机构连接线分别走线至方向盘左侧和尾箱左后方如图

17、取下保险盒第二排第7个保险丝插到我司的取电器上，再把我司的取电器插回原位，注意取电器方向

19、拆下锁头上的盖板

21、把电吸盒固定好在如图位置

23、在尾门上固定好我司的控制盒并插好连接线

25、安装好后效果图
