SolidWorks如何简化样条曲线

1、打开SolidWorks，新建一个零件。选择前视基准面，绘制如图所示的样条曲线。

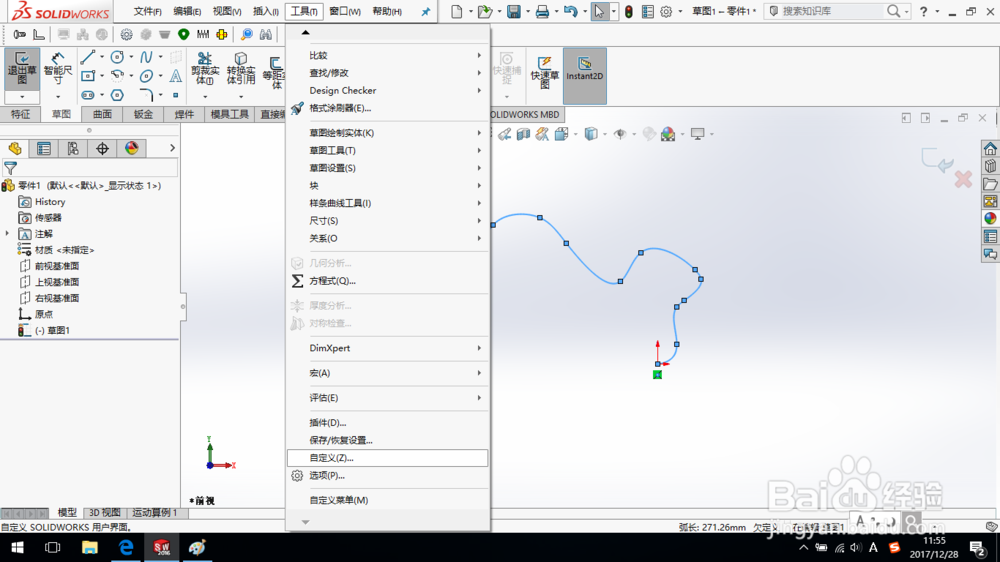

2、单击“工具—自定义”命令，打开自定义对话框，切换到“工具栏”界面。

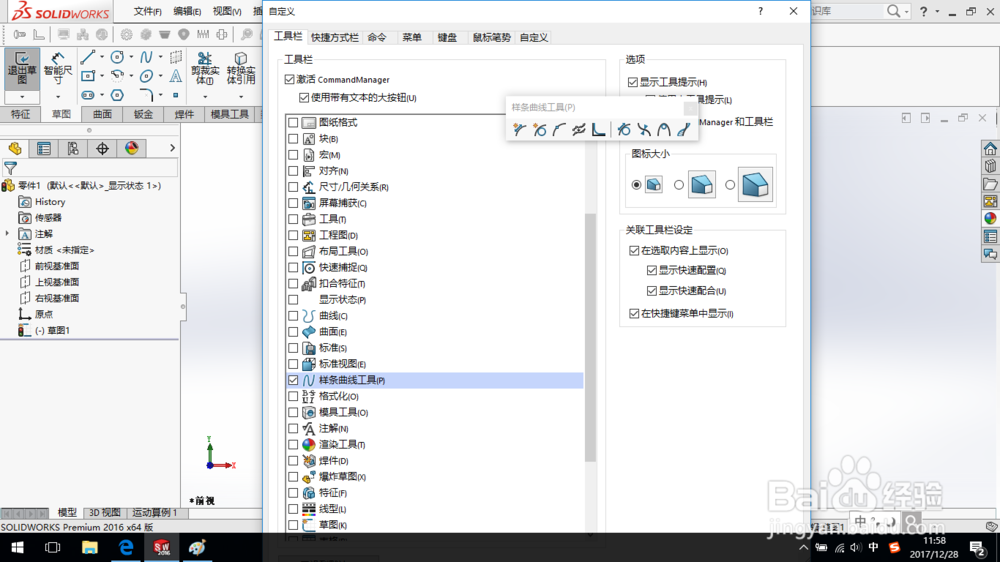

3、激活“样条曲线工具（P）”，如图所示，关闭对话框。

4、单击选中样条曲线，并在“样条曲线工具（P）”上选择“简化样条曲线”。

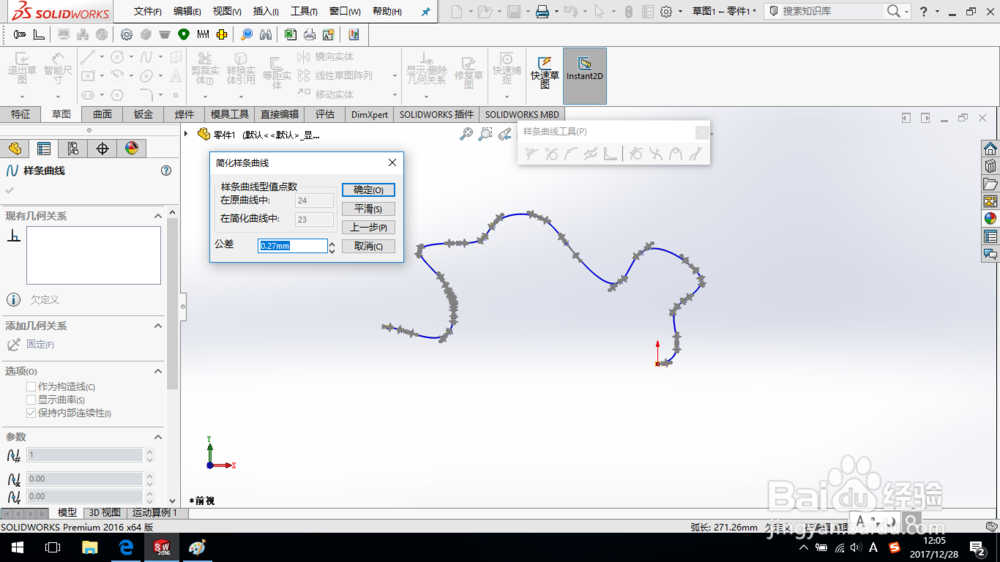

5、系统跳出“简化样条曲线”对话框，在“简化样条曲线”对话框中设置公差为“0.1 mm”。

6、连续单击“平滑”按钮，直到样条曲线型值点数在在简化曲线中的个数为“3”，如图所示。

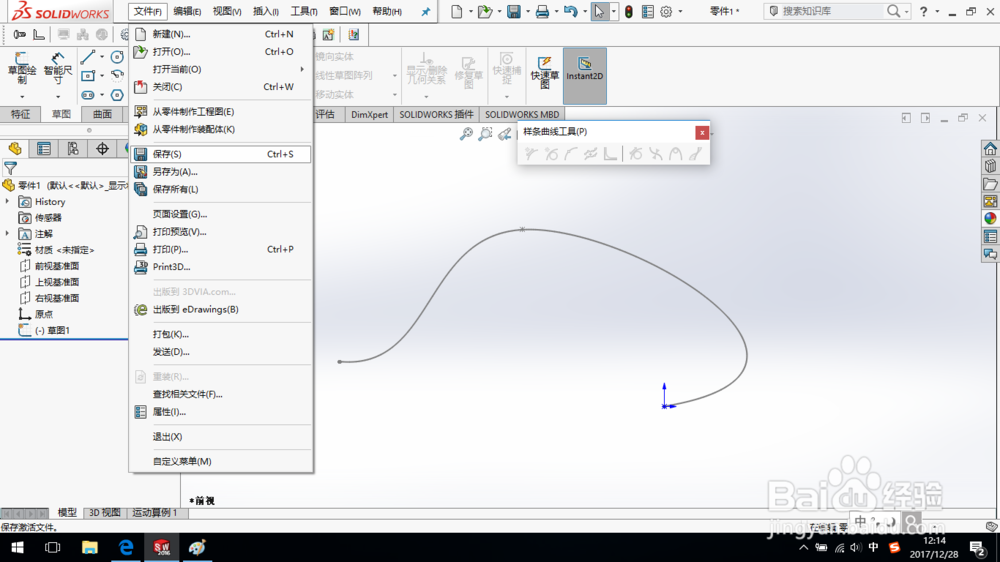

7、单击确定，完成样条曲线的简化。

8、退出草图，保存零件。
